利用OpenCV計算食物份量(簡單版)

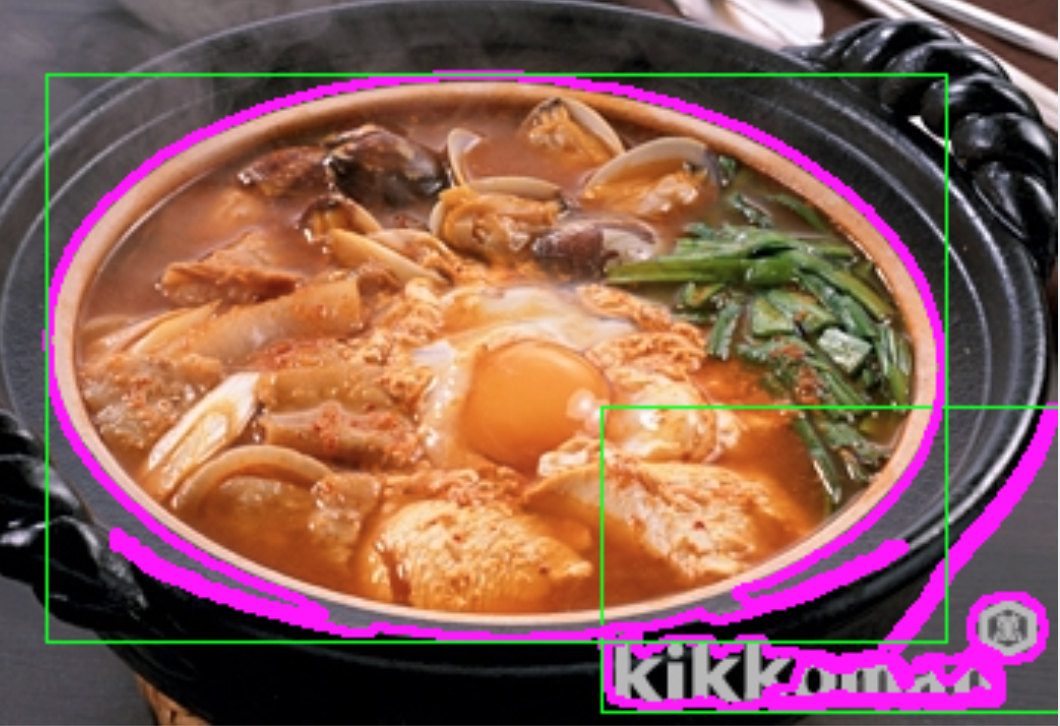

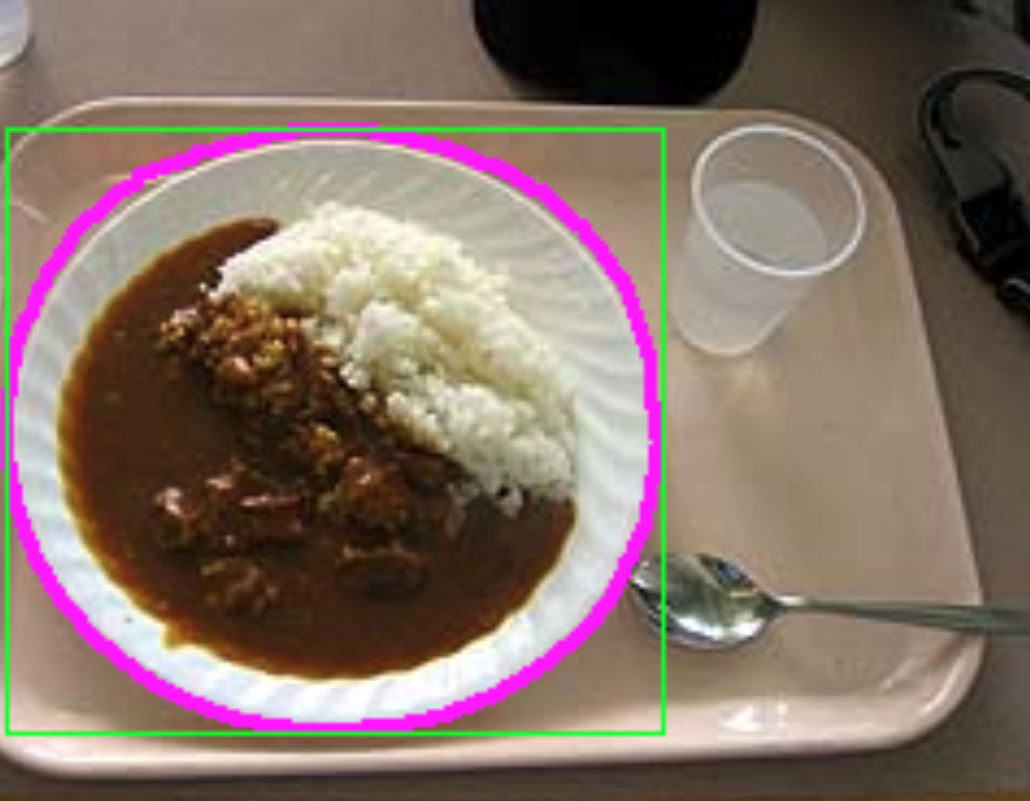

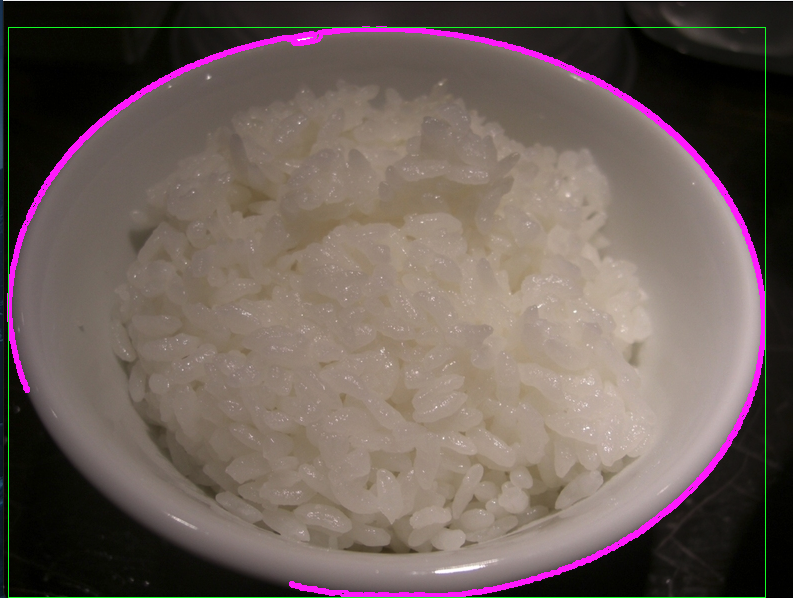

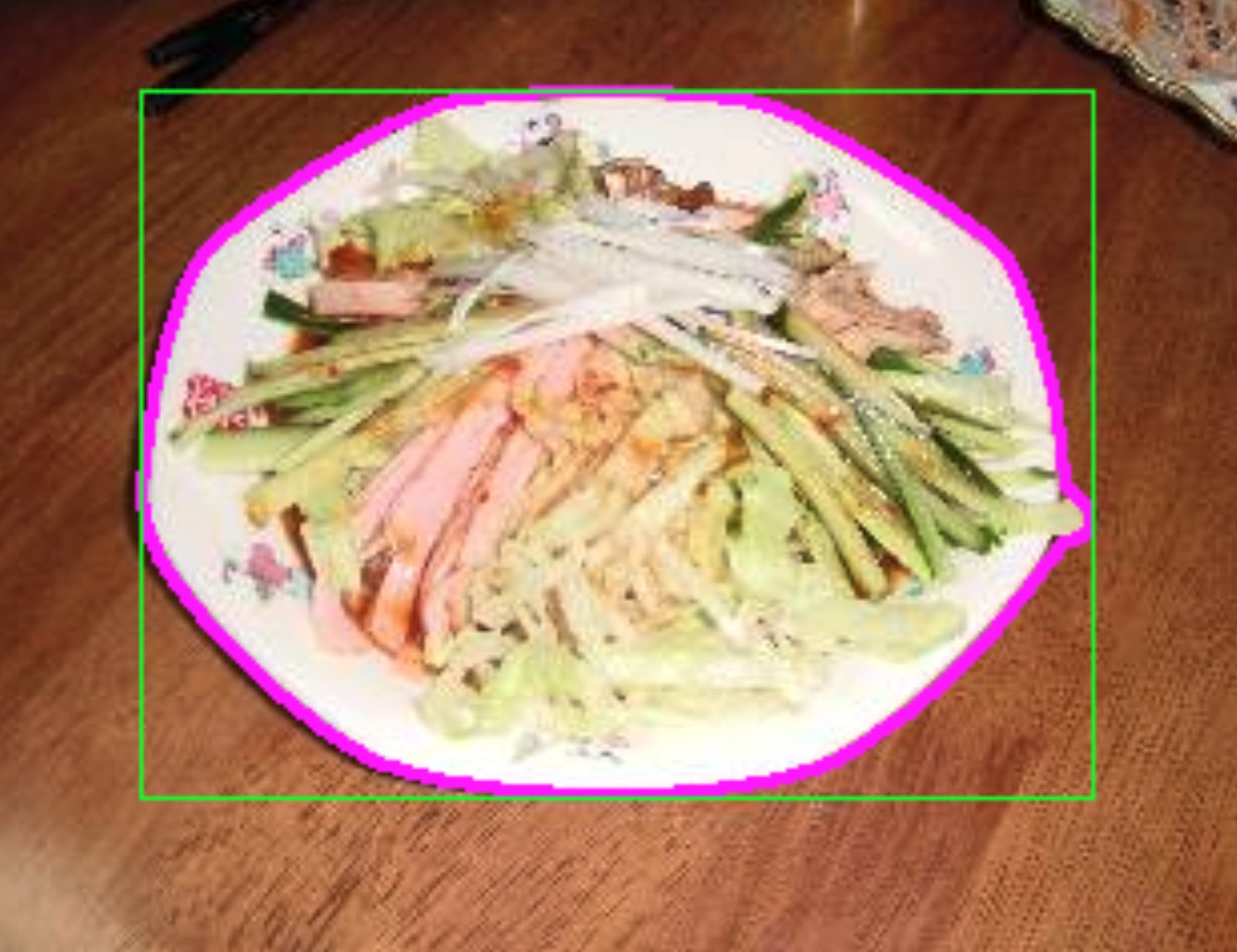

結果圖

流程

讀圖

1
2
3
4



    string path = "Resources/12779.jpg";
    Mat img = imread(path);
-

將圖片模糊化(GaussianBlur)

1
2
3
4
5



    // Preprocessing
    cvtColor(img, imgGray,COLOR_BGR2GRAY);
    GaussianBlur(img, imgBlur, Size(11,11), 3,0);
-

利用Canny演算法找邊緣

1
2
3



    Canny(imgBlur, imgCanny, 50, 100);
-

填補空洞(Dilate)

1
2
3
4



    Mat kernel = getStructuringElement(MORPH_RECT, Size(3,3));
    dilate(imgCanny, imgDil, kernel);
-

找邊緣點(findContours)->計算面積

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27



    //得到輪廓
    void getContours(Mat imgDil , Mat img){

        vector<vector<Point>> contours;
        vector<Vec4i> hierarchy;
        //找輪廓點
        findContours(imgDil,contours,hierarchy,RETR_EXTERNAL,CHAIN_APPROX_SIMPLE);
        string objectType;

        for (int i = 0; i<contours.size();i++){
            int area = contourArea(contours[i]);
            vector<vector<Point>> conPoly(contours.size());
            vector<Rect> boundRect(contours.size());
            if(area>1000){
    //          arcLength 函數通常用於計算輪廓的周長或曲線的長度。第二個參數 true 表示該輪廓是封閉的
                float peri = arcLength(contours[i], true);
    //          這一行code使用多邊形逼近方法對輪廓進行逼近;0.0001*peri：逼近的精度參數，它是相對於輪廓周長的百分比。輪廓周長的2%用於確定逼近的精度。這個值越小，逼近的多邊形就越接近原始輪廓。
                approxPolyDP(contours[i], conPoly[i], 0.0001*peri, true);
                drawContours(img, conPoly, i, Scalar(255,0,255),2);
    //          畫正方形方匡
                boundRect[i] = boundingRect(conPoly[i]);
                rectangle(img, boundRect[i].tl(), boundRect[i].br(),Scalar(0,255,0),1);
            }
        }
    }
-

Total Code

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46



    Mat imgGray,imgBlur,imgCanny,imgDil,imgErode;
    //得到輪廓
    void getContours(Mat imgDil , Mat img){

        vector<vector<Point>> contours;
        vector<Vec4i> hierarchy;
        //找輪廓點
        findContours(imgDil,contours,hierarchy,RETR_EXTERNAL,CHAIN_APPROX_SIMPLE);
        string objectType;

        for (int i = 0; i<contours.size();i++){
            int area = contourArea(contours[i]);
            vector<vector<Point>> conPoly(contours.size());
            vector<Rect> boundRect(contours.size());
            if(area>1000){
    //          arcLength 函數通常用於計算輪廓的周長或曲線的長度。第二個參數 true 表示該輪廓是封閉的
                float peri = arcLength(contours[i], true);
    //          這一行code使用多邊形逼近方法對輪廓進行逼近;0.0001*peri：逼近的精度參數，它是相對於輪廓周長的百分比。輪廓周長的2%用於確定逼近的精度。這個值越小，逼近的多邊形就越接近原始輪廓。
                approxPolyDP(contours[i], conPoly[i], 0.0001*peri, true);
                drawContours(img, conPoly, i, Scalar(255,0,255),2);
    //          畫正方形方匡
                boundRect[i] = boundingRect(conPoly[i]);
                rectangle(img, boundRect[i].tl(), boundRect[i].br(),Scalar(0,255,0),1);
            }
        }
    }
    int main() {

        string path = "Resources/12779.jpg";
        Mat img = imread(path);

        // Preprocessing
        cvtColor(img, imgGray,COLOR_BGR2GRAY);
        GaussianBlur(img, imgBlur, Size(11,11), 3,0);
        Canny(imgBlur, imgCanny, 50, 100);
        Mat kernel = getStructuringElement(MORPH_RECT, Size(3,3));
        dilate(imgCanny, imgDil, kernel);
        getContours(imgDil,img);


        imshow("Image", img);
        waitKey(0);
        return 0;
    }
-
